AutoCad .Net Extensions for Geodesy

Содержание

1. Установка
2. Команды
   • iCmdTest_DrawWallArrowsRandom
   • iCmdTest_DrawWallArrows
   • iCmd_EditDimensionValueRandom
   • iCmd_DrawCoordinateGrid
   • iCmd_ImportSdrData
   • iCmd_ExportSdrData
   • iCmd_ConvertCircleToPoint
   • iCmd_EditPointElevationRandom
   • iCmd_AddDimensionValueRandom
   • iCmd_CreateCogoPointsFromBuffer
   • iCmd_DrawAnchorDeviations
   • iCmd_DrawSlopeLines
   • iCmdTest_DrawCartogramm
   • iCmd_EditCogoPointLocation

Установка

Для загрузки расширения используйте команду NETLOAD и выберите файл IgorKL.ACAD3.Customization.dll.

Команды

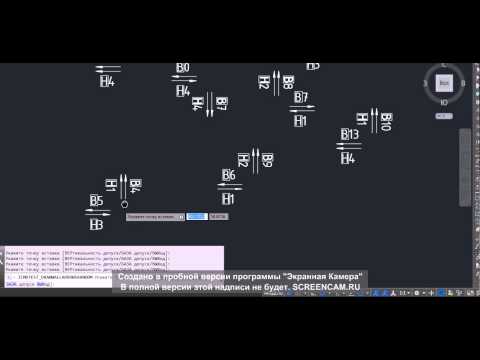

iCmdTest_DrawWallArrowsRandom

Рисует в случайном порядке стрелки и значения отклонений.

Посмотреть изображение

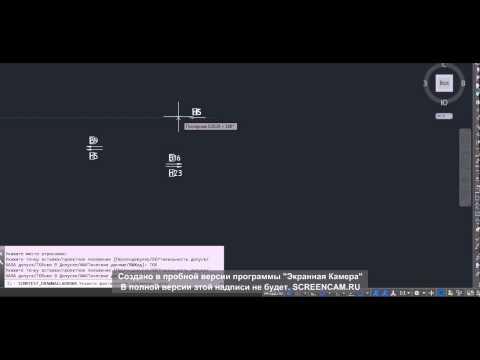

iCmdTest_DrawWallArrows

Рисует стрелки отклонения по верху и низу.

Посмотреть изображение

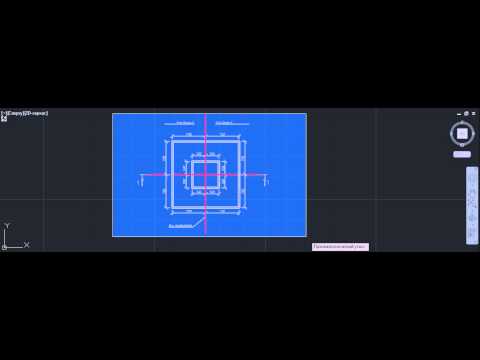

iCmd_EditDimensionValueRandom

Генерирует случайные значения отклонений линейных размеров в указанном диапазоне.

Посмотреть изображение

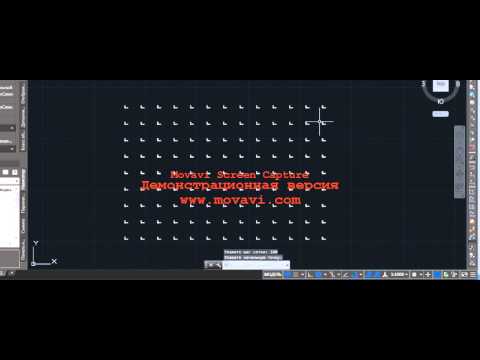

iCmd_DrawCoordinateGrid

Рисует сетку координат.

Посмотреть изображение

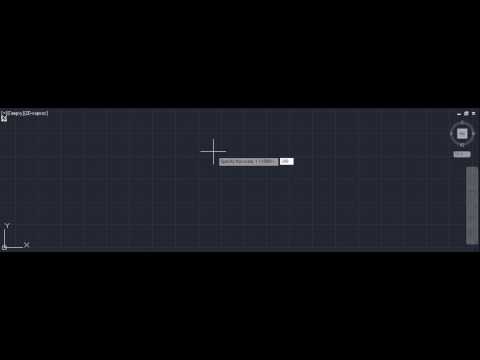

iCmd_ImportSdrData

Импортирует данные из файла sdr с координатами точек и сохраняет их в чертеже AutoCAD в виде точек (проверено на тахеометрах SOKKIA).

Посмотреть изображение

iCmd_ExportSdrData

Экспортирует точки в файл sdr для разбивки (проверено на тахеометрах SOKKIA).

iCmd_ConvertCircleToPoint

Конвертирует круги в точки AutoCAD (с высотой).

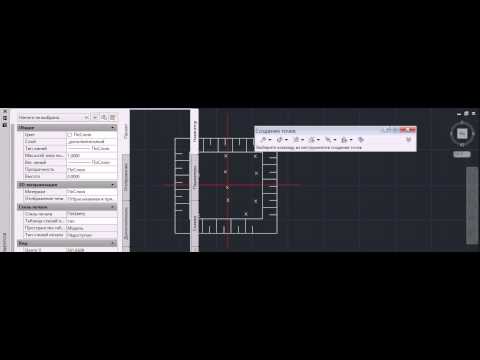

iCmd_EditPointElevationRandom

Добавляет случайные отклонения от фактического значения отметки COGO точки в указанном диапазоне.

Посмотреть изображение

iCmd_AddDimensionValueRandom

Добавляет случайные значения отклонений линейных размеров в указанном диапазоне.

iCmd_CreateCogoPointsFromBuffer

Создает COGO точки из буфера обмена. В блокноте строки с координатами имеют вид: имя, x, y, h, описание (разделены табуляцией). Нажмите копировать, затем в чертеже введите команду для создания точек.

iCmd_DrawAnchorDeviations

Отображает на чертеже направления и величину смещений между двумя указанными точками (плановое отклонение анкеров). Стрелки и текст аннотативные, их размер меняется при изменении масштаба аннотаций.

Посмотреть изображение

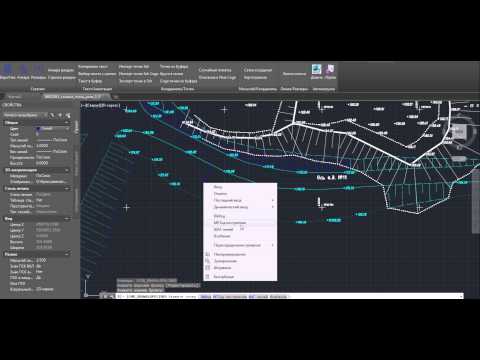

iCmd_DrawSlopeLines

Рисует линии откоса с заданным шагом и в указанных границах. Предусмотрены три метода рисования откосов и возможность редактирования линий без необходимости разрыва блока. Линии заключаются в анонимный блок.

Посмотреть изображение

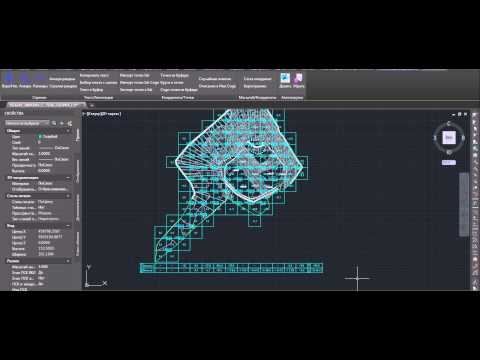

iCmdTest_DrawCartogramm

Рисует картограмму земляных масс по поверхности вычисления объемов Civil 3D. Команда добавлена в тестовом режиме и на данный момент является экспериментальной.

Посмотреть изображение

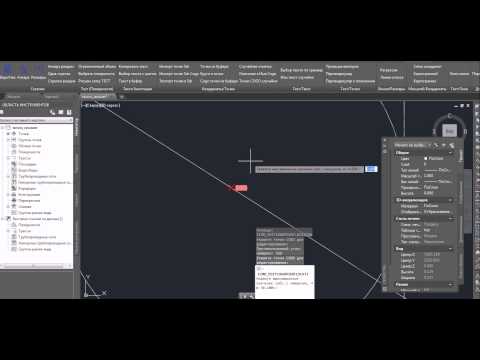

iCmd_EditCogoPointLocation

Редактирует в случайном порядке плановое положение COGO точек.

Посмотреть изображение
